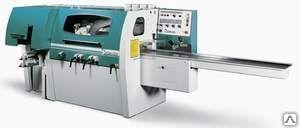

Четырехсторонний продольно строгальный станок G 18/4Е



Параметр

Значение

Макс. сечение заготовки

180х120 мм

Мин. сечение заготовки

18х6 мм

Мин. длина заготовки

350 мм

Макс. толщина снимаемого слоя

10 мм

Длина подающего стола

2200 мм

Диаметр шпинделей

40 мм

Глубина шпиндельной чаши

10 мм

Диаметр х длина строгальных головок

120х190 мм

Диаметр х длина фрезерных головок

120 х 130 мм

Диаметр фрез для профилирования

100-180 мм для 2-3-4 шп.

Размеры пазовой фрезы

толщ.12 мм, диам.145 мм

Скорость вращения шпинделей

6000 об/мин

Скорость подачи

6 и 12 м/мин

2 протяжных ролика, диам.

120 мм

Диам. аспирационных отверстий

4 по 120 мм

Мощность мотора 1 шп.

7,5 лс (5,5 кВт)

Мощность мотора 2-3 шп.

10 лс (7,5 кВт)

Мощность мотора 4 шп.

7,5 лс (5,5 кВт)

Мощность универсального 5 шп.

5,5 лс (4 кВт)

Мощность мотора подачи

1,5 лс (1 кВт)
