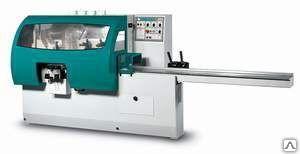

Четырехсторонний продольно строгальный станок G 23/5Е



Параметр

Значение

Макс.сечение заготовки, мм

230х120

Мин.сечение заготовки, мм

23х6

Вертикальный ход 2-го и 3-го шпинделя, мм

25

Горизонтальный ход 2-го шпинделя, мм

25

Мин.длина заготовки, мм

480

Макс.толщина снимаемого слоя, мм

10

Длина подающего стола, мм

2200

Диам.шпинделей, мм

40

Диам.ножевых головок, мм

120

Размер пазовой фрезы, мм

145х12

Мин-макс.диаметр фрез 2-3-4 шпинделя

100-180 мм

Мин-макс.диаметр фрез 2/3 шпинд. над столом

110-180 мм

Опискание инструмента в шпиндельную чашу

10 мм

Частота вращения шпинделей, об/мин

6000

2 скорости подачи

6 и 12 м/мин

Диам. подающих роликов, 2 шт.

120

Диам. аспирационных отверстий, 4 шт

120

Двигатели G 23/4 и G 23/5:



Мотор 1-го шпинделя

7,5 лс (5,5 кВт)

Мотор 2-го и 3-го шпинделя

10 лс (7,5 кВт)

Мотор 4-го шпинделя

7,7 лс (5,5 кВт)

Мотор 5-го шпинделя (универсальный 360)

5,5 лс (4 кВт)

Мощность мотора подачи

1,5 лс (1 кВт)

Вертикальное смещение 2 и 3 шпинделей

40 мм
