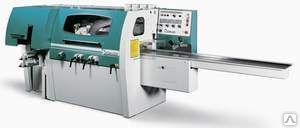

Четырехсторонний строгально-калевочный станок G 18/5E

Технические характеристики:


Макс. сечение заготовки



180 х 120 мм



Мин. сечение заготовки



18 х 6 мм



Мин. длина заготовки



350 мм



Макс. толщина снимаемого слоя



10 мм



Длина подающего стола



2200 мм



Диаметр шпинделей



40 мм



Глубина шпиндельной чаши



10 мм



Диаметр х длина строгальных головок



120 х 190 мм



Диаметр х длина фрезерных головок



120 х 130 мм



Диаметр фрез для профилирования



100-180 мм для 2-3-4 шп.



Размеры пазовой фрезы



толщ.10 мм, диам.140 мм



Скорость вращения шпинделей



6000 об/мин



Скорость подачи



6 и 12 м/мин



2 протяжных ролика, диам.



120 мм



Диам. аспирационных отверстий



4 по 120 мм



Мощность мотора 1 шп.



7,5 лс (5,5 кВт)



Мощность мотора 2-3 шп.



10 лс (7,5 кВт)



Мощность мотора 4 шп.



7,5 лс (5,5 кВт)



Мощность универсального 5 шп.



5,5 лс (4 кВт)



Мощность мотора подачи



1,5 лс (1 кВт)



Вес нетто G 18/5Е



1650 кг



Габарит G 18/5Е



3810 х 1600 х 1500 мм


Комплектация станка:

Предохранительный микровыключатель на защитной обшивке с задержкой открытия

Ограничитель хода с микровыключателем

Фронтальная регулировка всех шпинделей со счетчиками

4 верхний шпиндель с независимой регулировкой по горизонтали и вертикали для профилирования

Чугунные столы

Механическое давление подающих роликов

Независимая регулировка прижимного ролика перед фуганком

Обтекаемая защитная обшивка с внутреннуей звукоизоляцией

4 строгальные головки с 1 пазовой фрезой

Норматив "CE"
