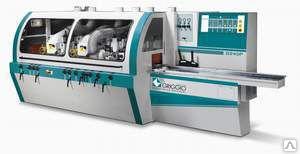

Четырехсторонний строгально-калевочный станок G 240/5U

Станок 4-х сторонний G 240 5U предназначен для калибровки и несложного профилирования по длине брусков, досок, реек и тому подобных пиломатериалов. Обработка производится за один проход последовательно с четырех сторон шпинделями с индивидуальными приводами. Станок 4-х сторонний G 240 5U выполнен на цельной массивной станине, гасящей возможные вибрации. Длинный стол на входе способствует лучшему базированию заготовок. 4-й верхний шпиндель с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования). Быстрая регулировка 3-4-го шпинделей со счетчиками для позиционирования прижима в зависимости от диам. фрезы. Привод подающих роликов осуществляется карданными передачами через безлюфтовый редуктор. Регулировка шпинделей осуществляется на фронтальной панели станка. Станок 4-х сторонний G 240 5U оснащен 5-м универсальным шпинделем.

Технические характеристики








G 240/5U-6U-7U



Макс. сечение заготовки, мм



240х160



Мин. сечение заготовки, мм



20х8



Мин. длина заготовки при подаче стык в стык, мм



250



Мин. длина одиночной заготовки, мм



70



Макс. толщина снимаемого слоя, мм



10



Длина подающего стола, мм



2000



Диам. шпинделей, мм



40



Диам. инструмента 1-го шпинделя, мм



110-145



Диам. инструмента 2-го шпинделя, мм



125-200



Диам. инструмента 3-4-5-6-го шпинделя, мм



110-200



Диам. инструмента 2-3-го шпинделя в шпиндельной чаше, мм



180х40



Макс. глубина профилирования 4-6-го шпинделя, мм



45



Поперечное смещение 4-6-го шпинделя, мм



40



Скорость вращения шпинделей, об/мин



6000



Скорость подачи, м/мин



4-24



Диам. подающих роликов, мм



140



Диам. аспирационных отверстий, мм



150



Мощность двигателя 4-5-6-го шпинделя, кВт



7,5



Мощность двигателя остальных шпинделей, кВт



5,5



Мощность двигателя универсального шпинделя, кВт



5,5



Мощность мотора подачи, кВт



3-4



Масса, кг



3800-4500
